永磁传动

——

无接触连接传动，更高效、更环保、更节能

工作原理

▪ 采用钕铁硼稀土永磁体制造的永磁转子，在永磁体中具备最高的磁能积，可形成高扭矩传递，为电机驱动负载提供了新的解决方案。 电机端连接导体转子转动，永磁转子在磁场感应下被带动旋转，将电机扭矩传递给负载端。 导体转子与永磁转子之间无任何物理连接，这种无接触连接传动方式可以消除电机的有害振动和连接磨损

▪ 提高能源使用效率

▪ 延长电机寿命

▪ 保护设备，免受过载损伤

因此，Hotwork-XiX专有技术制造的XED系列永磁传动产品，可有效降低维护和运营成本、提高工艺可用性、系统可靠性，并大幅降低能源消耗成本，从而达到节能增效的目的。

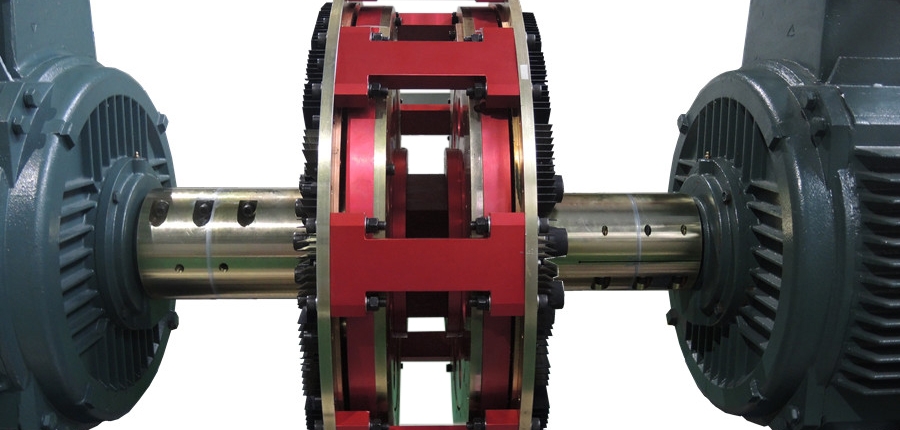

永磁耦合器 XED-0

▪ 耦合器XED-0系列产品，针对2~4000马力电机的恒速应用，速度最高可达3600转/分钟（RPM）。

▪ 耦合器的导体转子和永磁转子部分之间存在3~5mm的气隙，用于将电机与负载隔离。

▪ 适用场景：

泵\风机\鼓风机\离心机

▪ 适用行业：

化工\水处理\造纸\发电\水泥

客户服务

获取服务支持 →

业务咨询

立即咨询 →

资料下载

前往下载 →

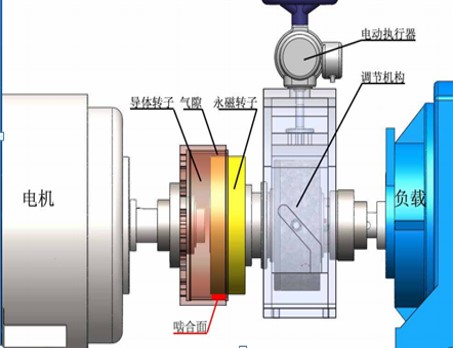

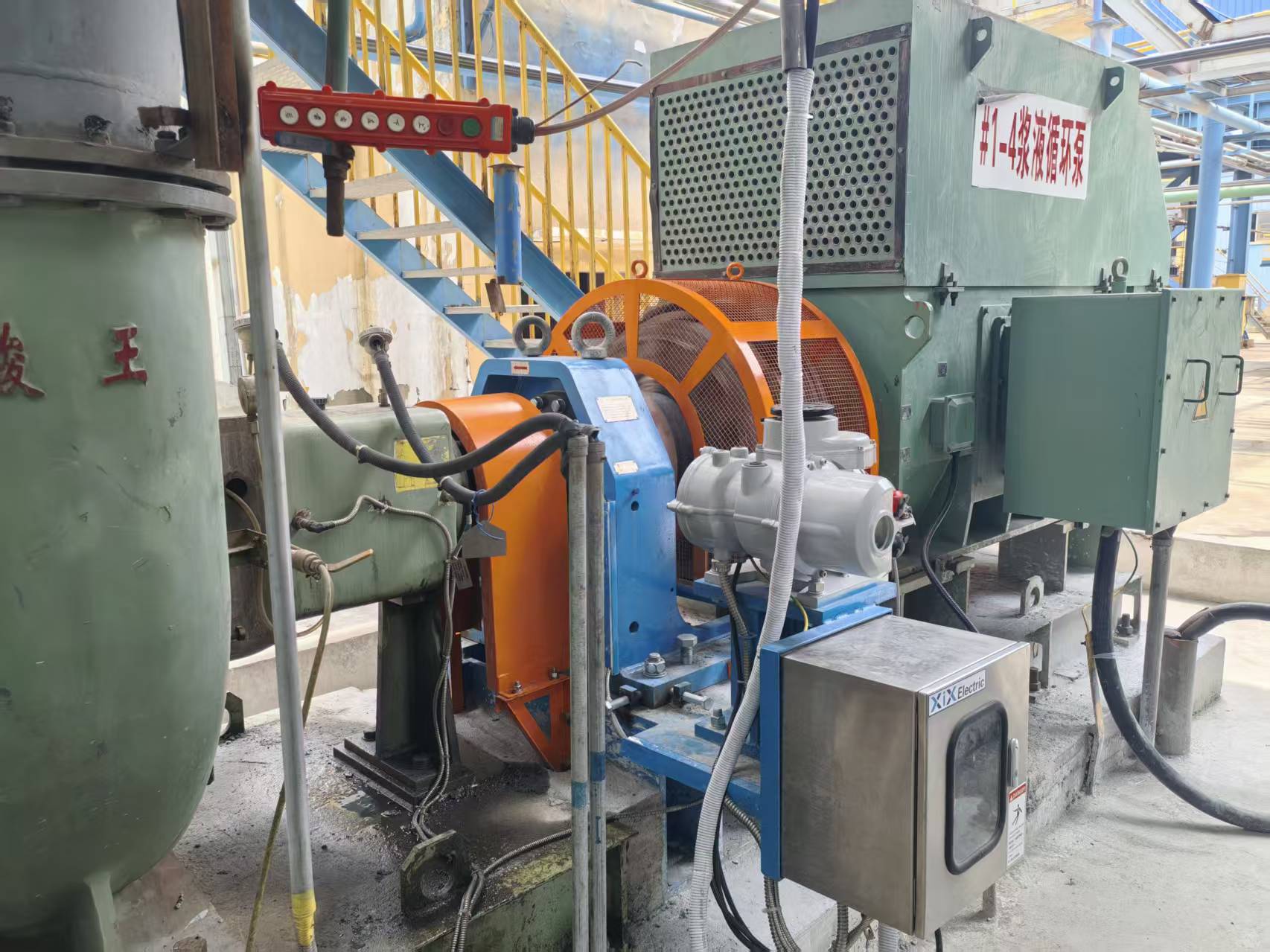

▪在耦合器的基础上，我们利用独特的套筒式技术改变了磁场连接方向，并增加了调速装置，使永磁转子可在中轴上水平移动，从而改变与导体转子的啮合面积。 在电机转速不变的情况下，改变了输出转速，从而实现对负载输出扭矩的控制。

▪ 这种纯物理结构的设计，简单可靠，传动效率接近100%，几乎不造成任何能量损失。

▪ 可大幅降低系统复杂性、最大限度地减少电机振动与轴对齐的问题。

▪ 适用场景：

泵\风机\鼓风机\离心机

▪ 适用行业：

水泥\化工\水处理\发电\石化



套筒式永磁调速器XED-1
